IMS 8.5

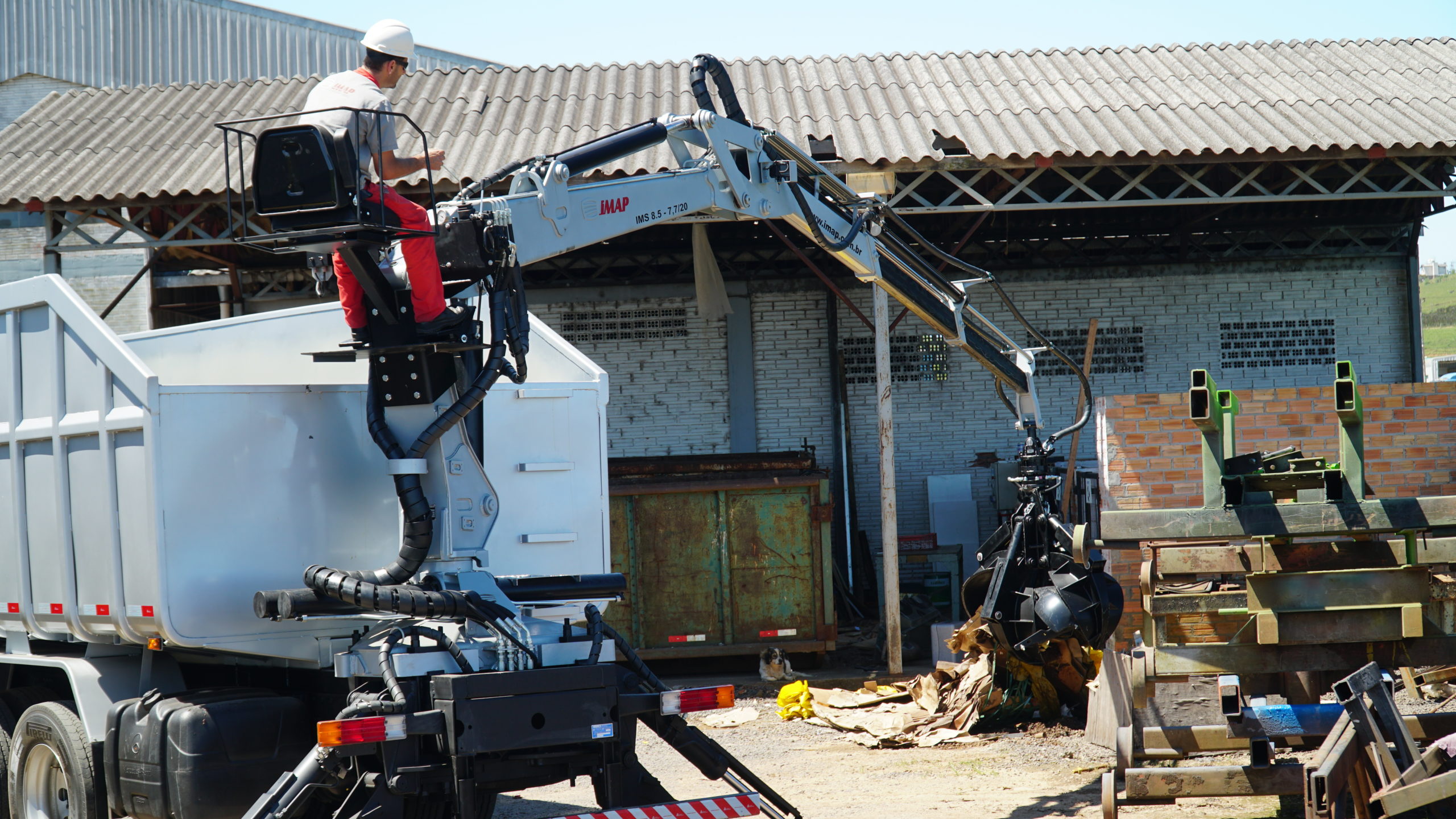

Utilizada en diversas cargas con el uso de la GARRA CHATARRERA, aumenta su versatilidad, cargando con perfección chatarras en general.

Categorias: , Tags: ,

Descrição

Especificaciones Técnicas IMS 8.5

IMS 8.5 7,7/20 IMS 8.5 7,8/10
Momento máximo de elevación 61,480 lb.ft / 8.500kgf.m 61,480 lb.ft / 8.500kgf.m
capacidad de carga al máximo alcance con garra G-IMS-016 1,543 lb / 700kgf 1,521 lb / 690kgf
Máximo alcance vertical 35.7 ft / 10,89m 35.7 ft / 10,9m
Máximo alcance horizontal 25.5 ft / 7,8m 25.5 ft / 7,8m
Ángulo de elevación de la pluma 128º 138°
Ángulo de inclinación del brazo 61º 81°
Ángulo de giro 360º 420°
Giro de garra Infinito Infinito
Capacidad depósito de aceite 52.8 G / 200 l 63.4 G / 240 l
Máxima presion de operación 2538 PSI / 175 bar 2755 PSI / 190 bar
Peso del equipo 5,511 lb / 2.500kgf 6,283 lb / 2.850kgf
Nº de estabilizadores 2 2







Vehículo Mínimo Recomendado

PBT mínimo necesário 37,478 lb / 17.000kgf 37,478 lb / 17.000kgf
Distancia mínima entre ejes 14.7 ft / 4,50m 14.7 ft / 4,50m







Diagrama Operativo de Cargas y Alcances IMS 8.5 7,7/20





Diagrama Operativo de Cargas y Alcances IMS 8.5 7,8/10
